Hệ thống quan trắc khí thải tự động (ONLINE)
Hệ thống quan trắc khí thải tự động được thiết kế linh động để chủ đầu tư có thể lựa chọn phù hợp với quy mô dự án và quy định của nhà nước. Cụ thể là Thông tư 24/2017/TT-BTNMT ngày 01/09/2017 của Bộ Tài Nguyên và Môi trường quy định về kỹ thuật quan trắc môi trường.
Hệ thống quan trắc khí thải tự động liên tục (CEMS) bao gồm thiết bị quan trắc bụi, thiết bị đo lưu lượng – nhiệt độ, thiết bị quan trắc các chỉ tiêu khí phát thải và thiết bị thu nhận xử lý dữ liệu.
Có khả năng đo được các thông số theo Thông tư 24/2017/TT-BTNMT ngày 01/09/2017 như : SO2, NOx, O2, CO, H2S, NH3, bụi (PM), nhiệt độ, áp suất, lưu lượng, độ ẩm. Ngoài ra còn có thể mở rộng đo các thông số khác như HCL, HF, VOCs….
Thông số kỹ thuật chi tiết của hệ thống quan trắc khí thải tự động liên tục (CEMS) như sau:
Kết cấu sản phẩm

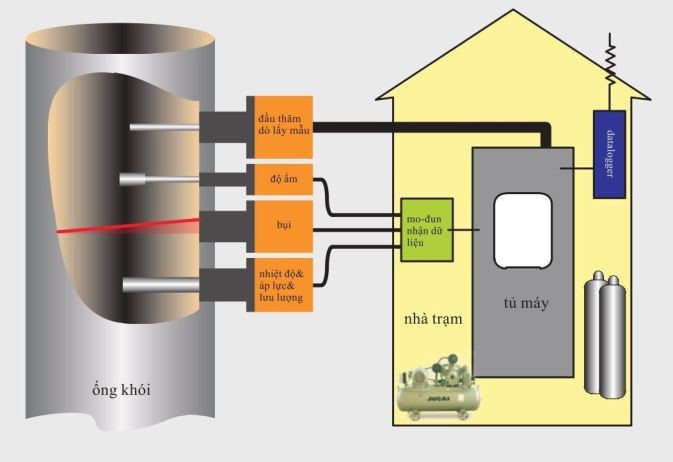

Hệ thống quan trắc khí thải liên tục (CEMS) do hệ thống con quan trắc bụi, hệ thống con quan trắc khí ô nhiễm, hệ thống con quan trắc thông số khí, hệ thống kiểm soát và thu nhận xử lý dữ liệu 4 bộ phận cấu thành. Có thể quan trắc các SO2, NOx, O2, hạt bụi, nhiệt độ, áp lực, lưu tốc, độ ẩm của khí thải, có thể mở rộng quan trắc HCl, HF, CO, CO2, NH3, H2S, Cl2 VOCs trong trường hợp đặc biệt. Khi được đo vào đầu thăm dò được trừ bụi, lưu qua ống kèm nhiệt, rồi vào mu-đun phân tích khí (công nghệ DOAS cực tím) đo lường. Giải quyết vấn đề kỹ thuật bị sự can thiệt từ bụi và độ ẩm, đặc biệt có ưu thế trong trường hợp đo nồng độ thấp.
- Kích thước: 800mm×797mm×2000mm
- Nhiệt độ kèm: 120oC ̴ 180oC
- Cấp độ bảo vệ: tủ máy IP42, cái khác IP65
- Cấp điện: 220VAC, 5000W
- Nhiệt độ làm việc: -20oC ̴ +50oC
- Độ ẩm làm việc: 0 ̴ 95%RH (không sương)
- Đầu ra: 10 đường 4-20mA, 1 đường RS232, 1 đường RS485 (thích ứng với protocol modbus, protocol GB212, protocol vùng địa phương)
- Yêu cầu khí nén: (0.4 ̴ 0.8) Mpa, 0.25m3/min, sạch sẽ, không bẩn đầu và không có nước.
Khí thải trong ống khói dưới tác dụng của bơm lấy mẫu, đi qua thanh thăm dò, đầu thăm dò, ống kèm nhiệt, bộ lọc, van điện tử, bơm lấy mẫu rồi đi vào máy phân tích và được phân tích theo công nghệ DOAS cực tím đo được nồng độ của thành phần, đồng thời khí được xả ra bên ngoài. Hệ thống thống qua điều khiển van điện từ lấy mẫu và van điện từ thổi ngược có thể thực hiện thổi ngược cho đầu thăm dò theo thời gian quy định.
Hệ thống còn có thể thực hiện được chức năng định kỳ tự động zero và có chức năng hiệu chuẩn trong quá trình.
- Giới hạn phát hiện của máy phân tích khí cực tím thấp tới 1mg/m3, hoàn toàn đáp ứng được nhu cầu chỉ tiêu phát thải cực thấp
- Sử dụng công nghệ phân tích khó DOAS cực tím, khi đo lường có thể tránh sự can thiệp từ hạt bụi và độ ẩm
- Đường ống khí được kết hợp kỹ thuật lọc bụi nhiều lần và thổi ngược theo giờ, tránh bụi tắc nghẽn bộ lọc, đường ống và ô nhiễm buồng đo lường của máy phân tích, thích ứng môi trường ác liệt như nhiều bụi, độ ẩm lớn, nhiệt độ cao và độ ăn mòn cao v.v.
- Máy phân tích khí cực tím có thể đồng bộ đo lường SO2, NO, NO2 (độc lập với NO), O2, đo trực tiếp NO và NO2 để lấy NOx, không cần chuyển đổi NO2 à NO
- Kết cấu đơn giản, cả hệ thống không có bộ kiên chuyển động quang học, độ tin cậy cao, thời gian miễn bảo trì dài, khi hiện trường rung động cũng không ảnh hưởng tới đo lường
- Sử dụng công nghệ tiên tiến DOAS cực tím, đèn đi-ốt sắp xếp đo lường, hoàn toàn hấp thụ được quang phổ, độ phân giải bức sóng đảm bảo giới hạn phát hiện thấp, nhiệt độ bị sai lệch nhỏ, thời gian đáp ứng nhanh
- Buồng khí phân tích gia công bằng inox, buồng khí cứng chắc, giá thành thấp, ít bị sự tác động từ bụi và ẩm ướt, bộ đo lường và buồng khí sử dụng sợi quang đầu nối, thuận tiện thay đổi và chi phí bảo trì thấp
- Hệ thống được thiết kế mo-đun hóa, có thể bố trí linh hoạt theo điều kiện làm việc và nhu cầu của chức năng
